鍍膜附著力：半導體製程的隱形品質關卡

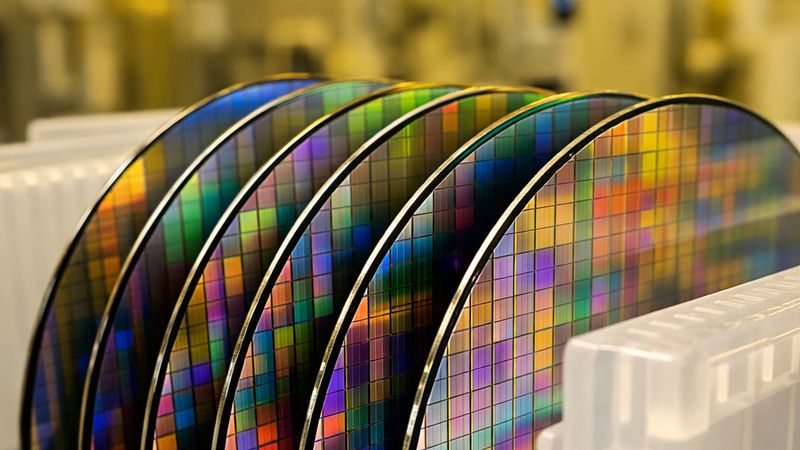

在半導體製造的世界裡，晶圓表面那層薄薄的鍍膜，肉眼幾乎看不到厚度，卻承載著整個元件的功能與壽命。無論是 PVD（物理氣相沉積）的金屬薄膜、CVD（化學氣相沉積）的介電層，還是封裝階段的保護性鍍膜，它們與基材之間的附著力，決定了製程的成敗。
這些薄膜在晶圓製造中扮演多重角色：導電互連、絕緣隔離、抗蝕防護、擴散阻障。每一層膜的功能不同，但有一個共同前提——它必須牢牢附著在基材上。一旦附著力不足，後果是連鎖反應式的：
- 薄膜剝離（Delamination）：在後續的高溫製程、化學機械研磨（CMP）或封裝應力下，薄膜從基材界面脫離，直接導致元件功能失效。
- 製程良率下降：剝離往往不是發生在單一晶粒上，而是整片晶圓甚至整批次的系統性問題。良率損失意味著巨大的成本浪費。
- 封裝可靠度風險：即使通過了前端製程，附著力不足的薄膜在封裝後可能因溫度循環、機械應力而逐漸失效，成為產品壽命的隱患。
問題是——你怎麼知道鍍膜「黏得夠不夠牢」？
傳統上，業界最常用的附著力評估方法是膠帶法（Tape Test, ASTM D3359）和劃格法（Cross-Cut Test）。操作者用刀片在塗層上劃出格狀切口，再用膠帶黏撕，根據塗層脫落面積來判定等級（0B-5B）。這種方法簡單、快速，但本質上只是定性判斷——它告訴你「通過」或「不通過」，卻無法回答「附著力到底有多少 MPa？」這個關鍵問題。
「我們的鍍膜用膠帶法測都是 5B 通過，但客戶要求我們提供附著力的 MPa 數值。膠帶法根本給不出來。」—— 某半導體設備零件鍍膜供應商品保主管
當客戶要求量化數據、當稽核需要可追溯記錄、當製程參數需要精確對照附著力變化時，定性方法就不夠用了。這正是拉拔法登場的時刻。
拉拔法（Pull-Off Method）：從定性到定量
拉拔法的原理直覺而嚴謹：將一個金屬拉拔塊（Dolly）用環氧膠黏合在鍍膜表面，等膠水完全固化後，用測試儀對拉拔塊施加垂直向上的拉力，逐漸增大直到塗層破壞為止。測試儀精確記錄破壞瞬間的最大拉拔力，換算成單位面積的壓力值（MPa 或 psi），就是這層鍍膜的附著強度。
這個數字是明確的、可重複的、可比較的。不同批次的鍍膜、不同製程參數、不同供應商的產品，都可以用同一把尺來衡量。
更重要的是，拉拔法不只給你一個數字，還會同時揭露破壞模式——破壞發生在哪個界面？是塗層內部斷裂、塗層與基材分離、還是膠水本身失效？這些資訊對製程工程師來說，比單純的數值更有診斷價值。
拉拔法是國際公認的附著力量化標準方法，對應 ASTM D4541（美國材料與試驗協會）和 ISO 4624（國際標準化組織）。符合這兩項標準的測試數據，在全球供應鏈中具備完整的技術公信力。
PosiTest AT-A 的半導體應用優勢
DeFelsko 原廠的 PosiTest AT-A 是專為嚴苛工業環境設計的自動化拉拔式附著力測試儀。相較於手動拉拔測試儀需要操作者以手搖方式施力（速度不穩定、結果受人為影響大），AT-A 採用電控液壓自動拉拔——按下按鈕後，機器以穩定、可設定的拉速自動施力，完全排除人為因素，確保每一次測試的數據一致性。
實際測試流程
以下是使用 PosiTest AT-A 進行半導體鍍膜附著力測試的標準操作流程：
-
準備基板，研磨表面確保黏合選定測試區域，用砂紙或噴砂輕微粗化鍍膜表面（在不破壞塗層的前提下），增加環氧膠的機械咬合力。對於金屬鍍膜，通常以 320-400 號砂紙輕磨即可。清潔表面，去除油脂與粉塵。
-
調和環氧膠，黏貼鋁質拉拔塊按比例混合雙組份環氧膠（A 劑 + B 劑），均勻塗覆在拉拔塊底面和測試區域。將鋁質拉拔塊（10mm 或 14mm）穩固地壓在鍍膜表面，確保膠層均勻無氣泡。擠出多餘的膠水。
-
固化等待依環氧膠規格等待固化。快乾型約 15-30 分鐘可達到測試強度，標準型建議隔夜固化（8 小時以上）以獲得最佳膠合強度。固化溫度與時間直接影響膠合品質，室溫 23°C 是標準條件。
-
裝上 AT-A，設定拉速和單位將 PosiTest AT-A 的拉拔頭對準拉拔塊，旋緊快速接頭。在觸控螢幕上設定拉拔速率（通常 0.7-1.0 MPa/s）和顯示單位（MPa 或 psi）。設定批次編號以利數據管理。
-
按下綠色按鈕，自動拉拔啟動後，AT-A 的電控液壓系統以設定的恆定速率自動施加拉力。螢幕即時顯示壓力-時間曲線，操作者可觀察拉力持續上升的過程。整個拉拔過程通常在 60-90 秒內完成。
-
螢幕顯示最大拉拔力破壞發生瞬間，AT-A 自動鎖定並記錄最大拉拔力數值。例如螢幕顯示「6.13 MPa」，這就是該測試點的附著強度。數據自動儲存至內建記憶體。
-
檢查破壞面，記錄破壞模式取下拉拔塊，仔細觀察破壞面的形態。記錄破壞發生在哪個界面——是塗層內部、塗層與基材界面、還是膠水層。這個資訊與數值同等重要，是判讀測試結果的關鍵。
數據怎麼看？破壞模式判讀指南
拉拔測試結束後，真正的技術含量在於判讀破壞模式。同樣是 6 MPa 的數值，破壞發生在不同界面，代表的意義完全不同：
| 破壞模式 | 發生位置 | 代表意義 | 判定 |
|---|---|---|---|
| 凝聚破壞 (Cohesive Failure) |
塗層內部斷裂 | 附著力 > 塗層本身的內聚力。塗層牢牢附著在基材上，但塗層內部結構是弱點。數值反映的是塗層內聚強度而非真正的附著力。 | 附著力達標 |
| 附著破壞 (Adhesive Failure) |
塗層與基材界面 | 破壞發生在塗層與基材的交界面——這才是真正反映「附著力」的結果。數值直接代表塗層對基材的附著強度。 | 需關注數值 |
| 膠合失效 (Glue Failure) |
環氧膠層 | 膠水自身在達到塗層附著力之前就先破壞了。數值並非塗層的真正附著力（實際值更高），測試無效，需更換更高強度的膠水或改善膠合條件後重做。 | 測試無效 |
在實際的半導體鍍膜測試中，拉拔後的破壞面常可看到灰色金屬鍍膜的剝離痕跡——基材側可見鍍膜殘留，拉拔塊側可見被拉起的金屬薄膜。這是典型的附著破壞特徵，表示破壞確實發生在鍍膜與基材界面，測試數值真實反映了附著力。
判讀小提示：實務上，破壞面往往是混合模式——部分區域是凝聚破壞、部分是附著破壞。PosiTest AT-A 軟體允許操作者記錄各模式的面積佔比（如 60% 附著破壞 + 40% 凝聚破壞），讓報告更精確。
